Gare de Ris. Raquette 3 voies : éclairage et poteaux éléctriques #2

Pour apporter un élément particulier au décor, nous réalisons une série de poteaux en bois avec supports
de ligne électrique et console d'éclairage.

Pour les besoins du décor de Marcigny, nous avions déjà réalisé des poteaux électriques en bois en utilisant des piques à brochette. (article sur les poteaux électriques)

Nous repartons donc de la même recette de base en ajoutant une console d'éclairage. Pour la rendre fonctionnelle et apporter un plus au décor, nous utilisons des diodes de 3 mm (blanc ton chaud).

Un premier prototype est réalisé avant de passer à la production en série.

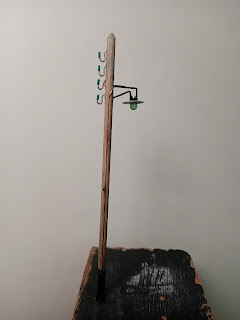

Poteau terminé avec une led verte (seule disponible!)
Les pattes de la led servent de support.

En gros plan.
Les fils de cuivre d'alimentation sont tirés d'un
câble électrique multibrin. Le fil est inséré et collés
dans une petite saignée réalisée avec une pointe sèche
de chaque côté du poteau, et souder chacun sur une patte.
L'abat jour est ici un disque de carton de 8 mm percé à 3 mm
peint en gris argenté dessus et blanc brillant dessous.

Installation de la table dans un espace
isolé et tranquille.
Eclairage, matériaux et outils
à disposition!

Atelier de fabrication

Quelques évolutions sont nécessaires pour finaliser la réalisation :

• Diminuer à 100 mm la hauteur du poteau au dessus du sol (taille à l'échelle 1 env 8,70 m)
• Descendre la console d'éclairage de 10 mm
• Changer l'abat jour en carton par une pièce en métal tirée d'un vieux volet de protection de disquette informatique 3,5 pouces.

Les LED que nous avons en réserve sont blanches ton bleuté, ne disposent pas de collerette pour caler l'abat jour et leurs pattes sont moins longues que celles de l'essai!

Mais cela ne nous arrêtera pas!

Une fois cela validé, lançons l'atelier.

Première étape : coupe des éléments en bois dans une pique à brochettes.
On tire deux pièces de 110 mm par pique.

Pendant ce temps, préparation des supports de ligne électrique
dans un fil de 0,5 issu de fil téléphonique rigide.

Gros plan sur l'outil de pliage.
On plie un morceau de fil à angle droit.
La branche qui sera fixée au poteau est maintenue entre les guides en plastiques.
L'autre branche passe entre les deux plots (morceau de clou ou de corde à piano)
puis est recourbée vers le haut pour formé l'arrondi du col de cygne.

Les "poteaux" sont percés pour recevoir les différents éléments.
Ils sont ensuite peints avec un jus Humbrol brun foncé bien dilué.
Un brossage est nécessaire pour éliminer les échardes qui ressortent
après l'imprégnation. Il est suivi d'un essuyage avant le séchage
complet pour marquer les reliefs en creux et éclaircir le fut.

Les supports sont posés et fixés à la colle cyanoacrylate.

Ils sont ensuite ajustés en hauteur avant de recevoir un petit
morceau de gaine pour symboliser l'isolateur

Les LED sont préparés par pliage des pattes.
Toujours dans le même sens, la patte longue (+)
en bas car pliage plus important.

En fin d'atelier à deux nous avions déjà à notre disposition
14 poteaux équipés !

Pendant ce temps, le socle de la maquette à reçu ses voies et son système de raccordement avec les voies principales

.

Pour le prochain atelier il restera à  :

• Faire les saignées da chaque côté des poteaux pour les fils d'alimentation
• souder et fixer les fils.
• Peindre les supports de ligne électrique (gris argenté), les consoles (noire) et le bas du poteau (noir goudron).
• Préparer les socles de fixation.
• Souder des fil souples gainés et poser la gaine thermo rétractable pour protéger les fils en bas des poteaux.
• Percer le socle de la maquette pour permettre l'installation et faire des saignées sur la face inférieure pour le passage du faisceau électrique.
